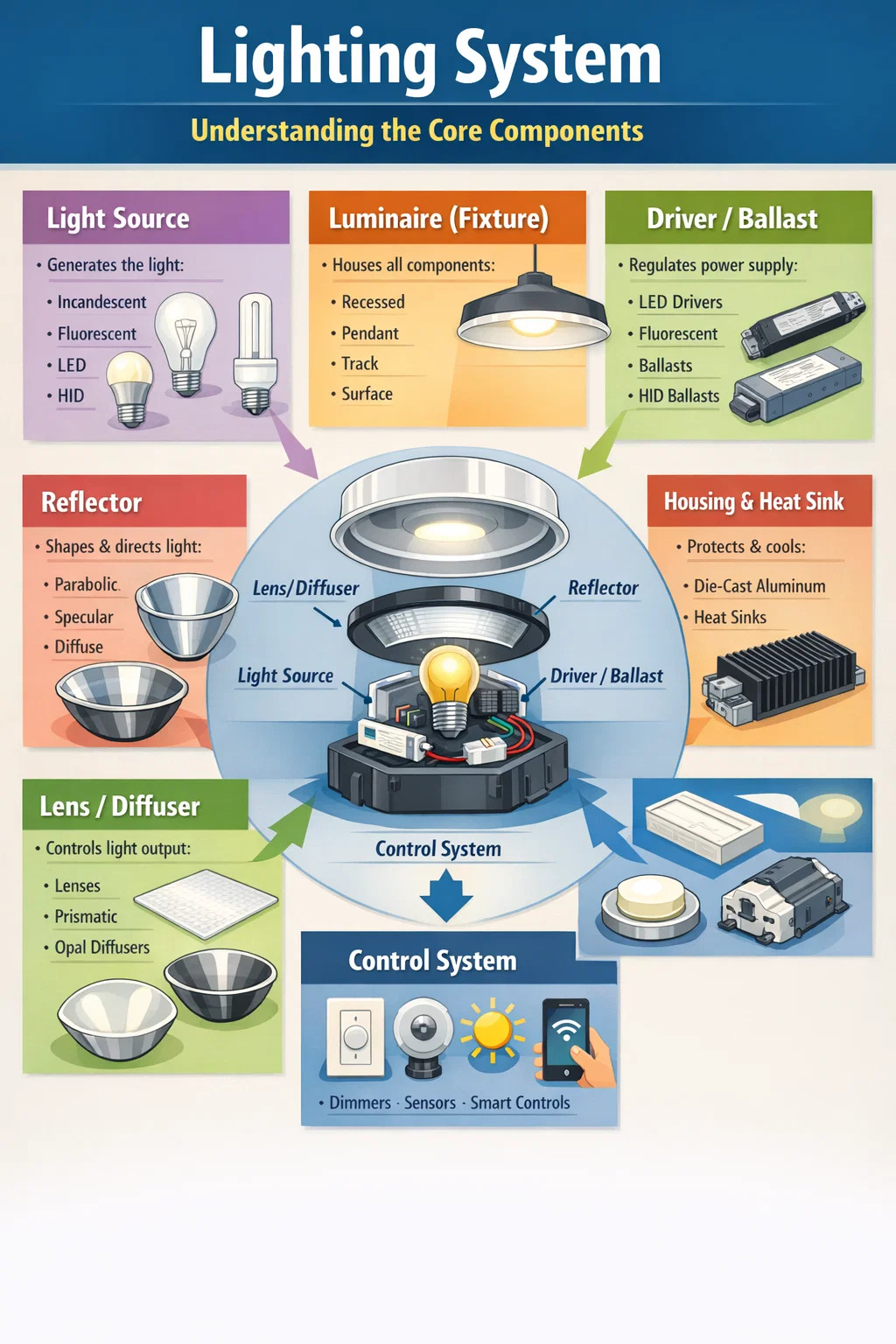

لا تقتصر الإضاءة على الإضاءة فحسب، بل إنها عبارة عن نظام مصمم بعناية يتكون من مكونات متميزة ومترابطة. تشتمل المكونات الأساسية للإضاءة على مصدر الضوء، ووحدة الإنارة، والصابورة أو المحرك، والعاكس، والعدسة أو الناشر، والإسكان، ونظام التحكم. يلعب كل جزء دورًا محددًا في تحديد كيفية إنتاج الضوء وتشكيله وتوزيعه وإدارته. سواء كنت تصمم خطة إضاءة منزلية، أو تجهز مساحة تجارية، أو تستكشف أخطاء تركيب موجود وإصلاحها، فإن فهم هذه الأجزاء يمنحك ميزة حاسمة.
مصدر الضوء: حيث يبدأ كل شيء
مصدر الضوء هو المكون الذي يولد الضوء بالفعل. إنه الجزء الأكثر تميزًا في أي نظام إضاءة، وقد تغيرت التكنولوجيا التي تقف وراءه بشكل كبير خلال العقود القليلة الماضية.
المصابيح المتوهجة
يعمل المصباح المتوهج التقليدي عن طريق تمرير التيار الكهربائي عبر خيط التنغستن حتى يتوهج. تحتوي هذه المصابيح على مؤشر تجسيد اللون (CRI) يبلغ 100، مما يعني أن الألوان تحت الضوء المتوهج تظهر تمامًا كما تظهر في ضوء الشمس الطبيعي. ومع ذلك، تحول المصابيح المتوهجة حوالي 10% فقط من الطاقة إلى ضوء مرئي ، مع فقدان 90٪ المتبقية كحرارة. يتم التخلص التدريجي منها إلى حد كبير لصالح تقنيات أكثر كفاءة.
مصابيح الفلورسنت
تعمل مصابيح الفلورسنت بواسطة بخار الزئبق المثير، الذي ينتج ضوءًا فوق بنفسجيًا يقوم بعد ذلك بتنشيط طبقة الفوسفور لإصدار الضوء المرئي. إنها أكثر كفاءة بشكل ملحوظ من المصابيح المتوهجة - ينتج أنبوب الفلورسنت T8 بقدرة 32 وات تقريبًا نفس خرج الضوء الذي تنتجه اللمبة المتوهجة بقدرة 75 وات. تشمل التطبيقات الشائعة المكاتب والمدارس والمساحات التجارية. جلبت مصابيح الفلورسنت المدمجة (CFLs) هذه التكنولوجيا إلى البيئات السكنية.
مصادر LED (الصمام الثنائي الباعث للضوء).
أصبحت تقنية LED الآن مصدر الضوء المهيمن في جميع التطبيقات تقريبًا. يمكن لمصابيح LED تحقيق كفاءة مضيئة تتجاوز 200 لومن لكل واط ، مقارنة بحوالي 15 لومن/واط للمصابيح المتوهجة. تتمتع بعمر تشغيلي يتراوح من 25000 إلى 100000 ساعة، ولا تحتوي على زئبق، وهي متوفرة في نطاق واسع من درجات حرارة الألوان من 2700 كلفن الدافئة إلى ضوء النهار 6500 كلفن. عادةً ما تستهلك لمبة LED القياسية التي تحل محل المصابيح المتوهجة بقدرة 60 واط 8-10 واط فقط.
مصادر التفريغ عالية الكثافة (HID).
تشتمل مصابيح HID على هاليد معدني، وصوديوم عالي الضغط (HPS)، ومصابيح بخار الزئبق. يتم استخدامها بشكل أساسي في البيئات الخارجية والصناعية حيث تكون هناك حاجة إلى إنتاج عالي للضوء على مساحات واسعة. على سبيل المثال، يمكن لمصباح الهاليد المعدني بقدرة 400 واط أن ينتج حوالي 36000 لومن. تتطلب مصادر HID فترة إحماء لعدة دقائق قبل الوصول إلى السطوع الكامل.
الإنارة: إسكان جميع أجزاء الإضاءة معًا
وحدة الإنارة - والتي يطلق عليها عادةً وحدة الإضاءة - هي الوحدة الكاملة التي تحتوي على مصدر الضوء وتدعمه بالإضافة إلى جميع المكونات المرتبطة به. يؤثر تصميم وحدة الإنارة بشكل مباشر على الأداء الجمالي والوظيفي لتركيبات الإضاءة.
يتم تصنيف وحدات الإنارة حسب نوع التركيب ونمط توزيع الضوء والبيئة المقصودة. تشمل أنواع التثبيت الشائعة ما يلي:
- تركيبات راحة - يتم تركيبها في الأسقف أو الجدران للحصول على مظهر متدفق ومنخفض المستوى
- تركيبات مثبتة على السطح - تعلق مباشرة على السطح دون راحة
- تركيبات قلادة - معلقة من السقف بواسطة سلك أو قضيب أو سلسلة
- مسار تركيبات الإضاءة - مثبتة على مسار مكهرب، مما يسمح بإعادة التموضع
- تركيبات مثبتة على عمود أو ما بعد القمة - تستخدم في الهواء الطلق لإضاءة المنطقة
يوفر جسم وحدة الإنارة أيضًا حماية ميكانيكية للمصباح والمكونات الكهربائية، وفي البيئات الخارجية أو الصناعية، تحدد تصنيفات IP (حماية الدخول) مدى مقاومة التركيب للغبار والرطوبة. على سبيل المثال، وحدة الإنارة الحاصلة على تصنيف IP65 مقاومة تمامًا للغبار ومحمية ضد نفاثات الماء، مما يجعلها مناسبة للتطبيقات الخارجية.
كوابح وبرامج التشغيل: مكونات إدارة الطاقة
لا يمكن لجميع مصادر الضوء الاتصال مباشرة بمصدر كهربائي قياسي. يحتاج الكثير منهم إلى جهاز ينظم تدفق التيار الكهربائي إلى المصباح. هذه الأجهزة هي الصابورة (لمصابيح الفلورسنت ومصابيح HID) والسائق (لمصابيح LED).
كوابح لمصابيح الفلورسنت ومصابيح HID
يحد الصابورة وينظم التيار في دوائر الفلورسنت وHID. وبدونها، ستسحب هذه المصابيح تيارًا متزايدًا حتى تفشل. كانت الكوابح المغناطيسية هي المعيار لعقود من الزمن، ولكن الكوابح الإلكترونية حلت محلها إلى حد كبير بسبب كفاءتها العالية، وانخفاض الوميض، والتشغيل الصامت. تعمل الكوابح الإلكترونية لمصابيح الفلورسنت T8 عادةً بترددات تبلغ 20000 هرتز أو أعلى، مما يؤدي تمامًا إلى القضاء على وميض 100/120 هرتز المرتبط بالأنواع المغناطيسية.
برامج تشغيل LED
يقوم برنامج تشغيل LED بتحويل جهد التيار المتردد إلى جهد التيار المستمر والتيار الذي تتطلبه مصابيح LED. مصابيح LED حساسة للغاية للتقلبات الحالية — حتى التيار الزائد البسيط يمكن أن يقلل بشكل كبير من العمر الافتراضي أو يسبب فشلًا فوريًا. محركات التيار الثابت هي النوع الأكثر شيوعًا، حيث توفر تيارًا ثابتًا (عادةً 350 مللي أمبير، 700 مللي أمبير، أو 1050 مللي أمبير) بغض النظر عن تغيرات الجهد. توفر محركات الجهد الثابت جهدًا ثابتًا (عادةً 12 فولت أو 24 فولت تيار مستمر) وتستخدم في تطبيقات مثل إضاءة الشريط LED. تسمح برامج التشغيل القابلة للتعتيم بالتكامل مع أنظمة التحكم في التعتيم، وهي ميزة مهمة للعديد من التركيبات الحديثة.
العاكسات: توجيه وتشكيل ناتج الضوء
مصدر الضوء من تلقاء نفسه يبعث الضوء في كل الاتجاهات. تقوم العاكسات بإعادة توجيه الضوء وتركيزه نحو المنطقة المستهدفة، مما يزيد بشكل كبير من ناتج الضوء المفيد ويحسن الكفاءة. تحدد الهندسة والتشطيب السطحي للعاكس نمط توزيع الضوء.
تشمل الأشكال العاكسة الشائعة ما يلي:
- عاكسات مكافئة - إنتاج شعاع ضوئي ضيق ومتوازي، مثالي للأضواء الكاشفة والأضواء الكاشفة
- عاكسات بيضاوية الشكل - تركيز الضوء في نقطة محورية، ويستخدم في الإضاءة المسرحية وإضاءة العرض
- عاكسات مرآوية (مرآة). - إنتاج عوارض حادة ومحددة بكفاءة عالية ولكن مع وهج محتمل
- عاكسات غير لامعة أو منتشرة - تشتيت الضوء على نطاق أوسع، مما يقلل من الظلال القاسية
تشتمل المواد العاكسة على الألومنيوم المصقول (انعكاسية 85-95%)، والألمنيوم المطلي بالفضة (انعكاسية تصل إلى 98%)، والأسطح المطلية باللون الأبيض (انعكاسية 70-85% تقريبًا). يؤثر اختيار المادة على كمية ونوعية الضوء المنعكس.
العدسات والناشرات: التحكم في جودة الضوء وتوزيعه
العدسات والناشرات عبارة عن مكونات بصرية يتم وضعها أمام مصدر الضوء لتعديل كيفية خروج الضوء من الوحدة. أنها تخدم الأغراض العملية والجمالية.
العدسات
تكسر العدسات الضوء لتغير اتجاهه وزاوية شعاعه. تستخدم عدسات فريسنل، التي توجد عادة في إضاءة المسرح والسينما، حلقات متحدة المركز لإنتاج شعاع ذو حواف ناعمة مع الحفاظ على خفة الوزن ورقيقة. تعمل العدسات المنشورية، التي تُستخدم غالبًا في صناديق المكاتب ووحدات الإنارة الصناعية، على إعادة توجيه الضوء نحو الأسفل إلى توزيع أوسع، مما يؤدي إلى تحسين التوحيد عبر مساحة العمل. تسمح عدسات تشكيل الشعاع لوحدات LED بالتحكم الدقيق في زوايا الشعاع من ضيقة تصل إلى 10 درجات إلى عرض يصل إلى 120 درجة.
الناشرون
يعمل الناشرون على تشتيت الضوء لتقليل الوهج وإنشاء إضاءة أكثر نعومة وتوازنًا. تعد ناشرات الأوبال (الأبيض الحليبي) من بين الأكثر شيوعًا وتوفر مظهرًا موحدًا وخاليًا من الوهج. توفر أجهزة النشر المنشورية نقلًا للضوء أكثر من أنواع الأوبال مع تقليل الرؤية المباشرة لمصدر الضوء. تعد أجهزة النشر المنشورية الدقيقة نسخة محسنة تنقل ما يصل إلى 92% من الضوء بينما تخفي المصباح بشكل فعال عن الأنظار. في مصابيح اللوحة LED، تعد أجهزة النشر ضرورية لإخفاء نقاط LED الفردية وإنشاء سطح أملس وموحد.
نظام إدارة الإسكان والحرارة
يحمي غلاف وحدة الإضاءة المكونات الداخلية من الأضرار المادية والعوامل البيئية. ولكن في إضاءة LED على وجه الخصوص، يؤدي الغلاف أيضًا وظيفة بالغة الأهمية لإدارة الحرارة. الحرارة هي العدو الأساسي لأداء LED وطول العمر.
تؤثر درجة حرارة وصلة LED - درجة الحرارة في أشباه الموصلات نفسها - بشكل مباشر على مخرجات التجويف وعمره. لكل ارتفاع بمقدار 10 درجات مئوية في درجة حرارة الوصلة فوق الحد الأقصى المقدر، يمكن تقليل عمر LED بنسبة 50% تقريبًا. تشمل استراتيجيات الإدارة الحرارية الفعالة ما يلي:
- بالوعة الحرارة — زعانف أو صفائح من الألومنيوم تقوم بتوصيل وتبديد الحرارة بعيدًا عن مؤشر LED
- مواد الواجهة الحرارية (TIMs) - معاجين أو وسادات موصلة للحرارة توضع بين LED والمشتت الحراري
- مركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية (MCPCBs) — لوحات دوائر ذات قاعدة من الألومنيوم أو النحاس تعمل على نشر الحرارة بسرعة
- مراوح التبريد النشطة — يستخدم في التطبيقات عالية الطاقة جدًا حيث يكون التبريد السلبي غير كافٍ
مادة السكن مهمة أيضًا. يستخدم الألومنيوم المصبوب على نطاق واسع بسبب موصليته الحرارية الممتازة (حوالي 96-230 واط/م · كلفن اعتمادًا على السبائك)، والمتانة، والوزن المنخفض نسبيًا. يتم استخدام البولي كربونات والمواد البلاستيكية الأخرى في تطبيقات الطاقة المنخفضة حيث تكون المتطلبات الحرارية ضئيلة.
أنظمة التحكم في الإضاءة: إدارة متى وكيف يعمل الضوء
تعد أنظمة التحكم عنصرًا متزايد الأهمية في الإضاءة الحديثة. فهي تتحكم في وقت تشغيل وإطفاء الأضواء، وبأي شدة تعمل، وكيفية استجابتها للظروف البيئية أو مدخلات المستخدم. التحكم الفعال في الإضاءة يمكن أن يقلل من استهلاك الطاقة عن طريق 30% إلى 60% مقارنة بالأنظمة غير الخاضعة للرقابة.
المخفتات
تعمل المخفتات على تقليل الجهد أو التيار الموفر للمصباح لخفض خرجه. بالنسبة لأنظمة LED، تعد المخفتات المقطوعة الطور (خافتات TRIAC) والمخفتات التناظرية 0-10 فولت هي الأنواع الأكثر شيوعًا. من الضروري مطابقة نوع التعتيم مع مواصفات برنامج تشغيل LED، حيث تؤدي المجموعات غير المتوافقة إلى وميض أو نطاق تعتيم محدود أو فشل المصباح. يجب أن يكون نظام تعتيم LED عالي الجودة قادرًا على التعتيم بسلاسة من 100% إلى 1% على الأقل دون وميض أو ضوضاء مرئية.
أجهزة استشعار الإشغال والحركة
تعمل أجهزة استشعار الإشغال على تشغيل الأضواء تلقائيًا عند اكتشاف التواجد وإيقافها بعد فترة محددة من عدم النشاط. تكتشف مستشعرات الأشعة تحت الحمراء السلبية (PIR) التغيرات في الأشعة تحت الحمراء الناتجة عن الأجسام الدافئة المتحركة. تكتشف أجهزة الاستشعار بالموجات فوق الصوتية الحركة من خلال انعكاس الموجات الصوتية، مما يجعلها فعالة في الأماكن التي بها عوائق. تجمع أجهزة الاستشعار ذات التقنية المزدوجة بين الطريقتين للحصول على دقة أكبر. في المكاتب التجارية، تعمل أجهزة استشعار الإشغال وحدها عادةً على تقليل استخدام طاقة الإضاءة بنسبة 25-50%.
أنظمة حصاد ضوء النهار
تستخدم هذه الأنظمة أجهزة استشعار ضوئية لقياس مستويات ضوء النهار المحيط وتخفت الأضواء الكهربائية أو تطفئها تلقائيًا عندما يكون الضوء الطبيعي كافيًا. في المنطقة المحيطة بالجنوب لمبنى تجاري، يمكن أن يؤدي حصاد ضوء النهار إلى تقليل استهلاك طاقة الإضاءة بنسبة 40-70% خلال ساعات النهار.
ضوابط الإضاءة الذكية والمتصلة بالشبكة
تسمح أنظمة الإضاءة الذكية الحديثة ببرمجة التركيبات الفردية أو المجموعات ومراقبتها وتعديلها عن بعد. تعمل البروتوكولات مثل DALI (واجهة الإضاءة الرقمية القابلة للعنونة)، وDMX512 (المستخدمة في الإضاءة الترفيهية)، وZigbee، وBluetooth Mesh على تمكين إدارة المشهد المتطورة وإعداد تقارير عن الطاقة. في المنشآت التجارية الكبيرة، توفر هذه الأنظمة بيانات مفصلة عن أنماط الاستخدام، مما يتيح التحسين المستمر.
الأسلاك والمكونات الكهربائية
خلف كل تركيب إضاءة توجد بنية تحتية كهربائية تتضمن الأسلاك وصناديق التوصيل وقواطع الدائرة والمحولات. وهي ليست مرئية دائمًا، لكن مواصفاتها تؤثر بشكل مباشر على السلامة والأداء.
تتطلب أنظمة LED ذات الجهد المنخفض، خاصة تلك التي تعمل بجهد 12 فولت أو 24 فولت تيار مستمر، محولًا أو مصدر طاقة مناسبًا للتنحي عن جهد التيار الكهربائي. يجب تحديد مقياس السلك بشكل صحيح للتعامل مع الحمل الحالي دون انخفاض مفرط في الجهد. على سبيل المثال، في نظام LED 24 فولت يعمل بحمل 50 واط على مسافة 10 أمتار، يمكن أن يؤدي استخدام سلك صغير الحجم (على سبيل المثال، 0.5 مم²) إلى انخفاض الجهد بأكثر من 2 فولت، مما يقلل بشكل واضح من سطوع LED ويحتمل أن يتسبب في عدم تناسق الألوان.
حماية الدائرة على شكل صمامات أو قواطع دوائر تمنع الضرر الناتج عن الأحمال الزائدة أو الدوائر القصيرة. يلزم وجود قواطع دائرة الأعطال الأرضية (GFCIs) في الأماكن الرطبة أو الرطبة لمنع الصدمات الكهربائية.
مقارنة أجزاء الإضاءة الرئيسية: نظرة عامة مرجعية
| مكون | الوظيفة الأساسية | المواد/الأنواع الشائعة | المواصفات الرئيسية |
|---|---|---|---|
| مصدر الضوء | توليد الضوء المرئي | LED، الفلورسنت، HID، ساطع | لومن، القوة الكهربائية، CCT، CRI |
| الإنارة | البيت ودعم جميع الأجزاء | راحة، قلادة، المسار، السطح | تصنيف IP، نوع التركيب |
| الصابورة/السائق | تنظيم الإمداد الكهربائي | الصابورة الإلكترونية، محرك LED بتيار مستمر | تيار الإخراج/الجهد، توافق التعتيم |
| عاكس | الضوء المباشر و المركز | ألومنيوم مصقول، مطلي بالفضة، طلاء أبيض | الانعكاسية٪، زاوية الشعاع |
| عدسة/الناشر | تعديل توزيع الضوء وتقليل الوهج | فريسنل، المنشوري، العقيق، المنشوري الصغير | انتقال الضوء %، انتشار الشعاع |
| السكن/بالوعة الحرارة | حماية المكونات وإدارة الحرارة | ألومنيوم مصبوب، بولي كربونات | الموصلية الحرارية، تصنيف IP |
| نظام التحكم | إدارة إخراج الضوء والجدولة | ديمر، مستشعر الإشغال، دالي، زيجبي | نطاق التعتيم، توافق البروتوكول |
درجة حرارة اللون وتجسيد اللون: مقاييس الأداء التي تحدد جودة الضوء
على الرغم من أنها ليست مكونات مادية بالمعنى نفسه، إلا أن درجة حرارة اللون ومؤشر تجسيد اللون (CRI) هما مواصفات أساسية مرتبطة بمصدر الضوء الذي يحدد كيف تبدو المساحة وتشعر بها في ظل نظام إضاءة معين.
درجة حرارة اللون (CCT)
تقاس درجة حرارة اللون بالكلفن (K)، وهي تصف الدفء أو البرودة الظاهرية للضوء الأبيض. أبيض دافئ (2700 كلفن – 3000 كلفن) يخلق جوًا مريحًا ومريحًا مناسبًا لغرف النوم والمطاعم. أبيض محايد (3500 كلفن – 4000 كلفن) شائع في المكاتب والتجزئة. ضوء النهار البارد (5000 كلفن - 6500 كلفن) يعزز اليقظة ويستخدم في البيئات كثيفة المهام مثل المختبرات أو ورش العمل. يمكن أن تؤدي درجة حرارة اللون الخاطئة لتطبيق معين إلى جعل المساحات غير مرحب بها أو تقليل الإنتاجية.
مؤشر تجسيد اللون (CRI)
يقيس CRI مدى دقة مصدر الضوء في عرض الألوان مقارنة بمصدر ضوء مرجعي، على مقياس من 0 إلى 100. ويعتبر CRI البالغ 80 الحد الأدنى المقبول لمعظم التطبيقات التجارية، بينما يوصى باستخدام CRI 90 للبيع بالتجزئة والمعارض والمرافق الطبية وفي أي مكان تكون فيه دقة الألوان أمرًا بالغ الأهمية. تتوفر مصابيح LED عالية CRI ولكن عادةً بتكلفة ممتازة وفي بعض الأحيان تكون الكفاءة أقل قليلاً من نظيراتها ذات CRI الأقل.
كيف تعمل أجزاء الإضاءة معًا في نظام كامل
يعد فهم المكونات الفردية أمرًا ذا قيمة، ولكن الأداء الحقيقي لتركيب الإضاءة يعتمد على مدى جودة عمل هذه الأجزاء معًا. سوف يكون أداء شريحة LED عالية الجودة المقترنة ببرنامج تشغيل سيئ التصميم ضعيفًا. يمكن أن يؤدي العاكس المحدد جيدًا والمقترن بعدسة غير مناسبة إلى إنشاء أعمال فنية غير مرغوب فيها. وحتى أفضل وحدات الإنارة تحقق نتائج سيئة إذا كان نظام التحكم غير متوافق أو كانت الإدارة الحرارية غير كافية.
على سبيل المثال، فكر في متجر لبيع الملابس بالتجزئة. الهدف هو جعل الملابس تبدو نابضة بالحياة وجذابة. قد يشمل النظام المثالي ما يلي:
- مصدر LED عالي CRI (CRI 95) عند 3000 كلفن لعرض ألوان القماش بدقة مع درجة دافئة وجذابة
- عاكس بزاوية شعاع 25-35 درجة لتركيز الضوء على شاشات عرض البضائع دون أن ينسكب على الجدران
- محرك LED بتيار مستمر مع إمكانية التعتيم من 0 إلى 10 فولت للسماح بتعديلات الحالة المزاجية طوال اليوم
- وحدة إنارة مسار مثبتة على شبكة سقف لتوفير المرونة في إعادة التموضع مع تغير ترتيبات البضائع
- جهاز استشعار لتجميع ضوء النهار بالقرب من نوافذ واجهة المتجر لتقليل استهلاك الطاقة عندما يكون الضوء الطبيعي كافيًا
تم اختيار كل مكون لخدمة غرض التصميم العام. يؤدي تغيير أي منها - على سبيل المثال، استبدال مصدر CRI 80 لتوفير التكلفة - إلى تدهور النتيجة النهائية بطريقة تؤثر على تجربة العميل وأداء المبيعات المحتمل.
إن تفكير الأنظمة هذا هو ما يفصل بين تركيب الإضاءة الوظيفية والتركيب الممتاز. سواء كنت تحدد غرفة واحدة أو مبنى بأكمله، فإن تقييم كل جزء من أجزاء الإضاءة وفقًا لمتطلبات المساحة - والتأكد من التوافق بين المكونات - هو أساس تصميم الإضاءة الجيد.
